1、發那科工業機器人通?？梢詫崿F(xiàn)的與多種PLC之間通信方式有
（1）ProfiNET通信
（2）Profibus DP通信
（3）CC-LINK通信
（4）Ethernet/IP通信
（5）DeviceNET通信
2、以太網通信
Step One：安裝軟件包

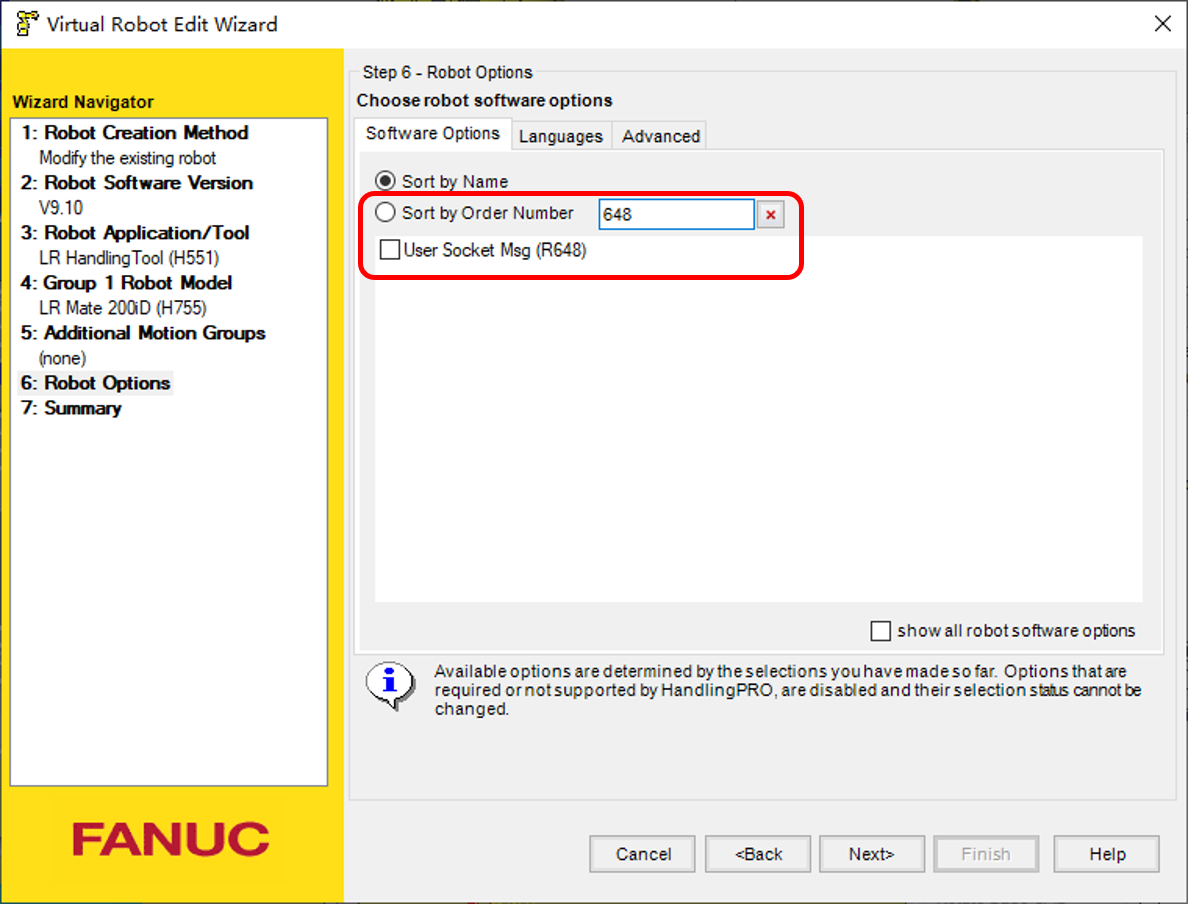

安裝UserSocket Msg(R648)軟件包，光有KAREL不行，一定要安裝這個軟件包，否則是無法實現SOCKET通信的。
Step Two：檢查通信

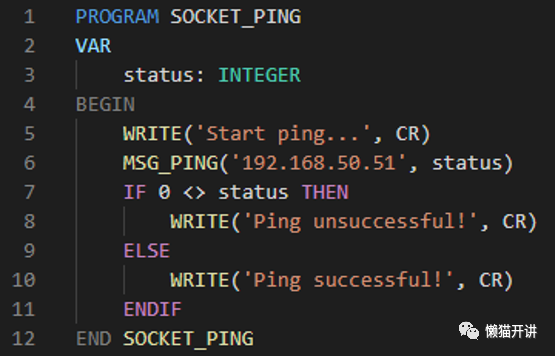

MSG_PING(string, integer)
在程序中測試是否可以連接服務器時可使用MSG_PING函數，該內建函數用于檢測與遠程主機是否可網絡通信，使用該函數后，工業機器人以太網通信端口將發送ping數據包并等待返回，若無返回，則表示無法連接對方設備。
該函數有兩個形參，第一個形參是字符串參數，用于設置所連接的對象主機，第二個參數是整型參數，返回當前函數的執行狀態，若不為0則代表有錯誤發生。

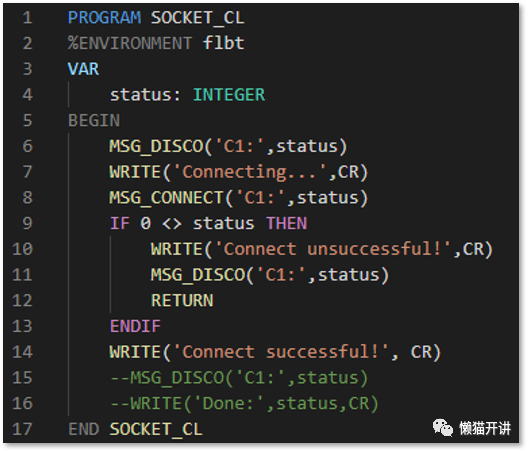

Step Three：建立TCP隧道
MSG_CONNECT(string, integer)
該函數就是用于建立TCP通信隧道，對于服務器標簽和客戶端標簽其執行方式是不一樣的，若該函數用于主機標簽通信，則只有當有客戶端連接上時才會有返回值，否則一直等待。若用于客戶端標簽通信，則只要對方服務器允許連接則輸出返回值，程序繼續執行。
Step Four：文件讀寫
與其他所有高級語言實現SOCKET通信方式一樣，建立連接之后就是對文件進行讀寫，此處可以參考之前我們課程中關于日志讀寫的部分，但是需要注意是以交互方式打開文件，否則通信是無法成功的。
Step Five：關閉隧道
MSG_ DISCO (string, integer)
該函數用于關閉TCP通信隧道。在嘗試任何連接前，建議先用MSG_DISCO內建函數嘗試關閉標簽可能已建立的通信隧道，也就是說無論是否之前已經建立了連接，當你需要連接的時候都需要先調用這個函數。同時當需關閉或丟失通信連接時都需要關閉通信隧道，以避免內存泄露，也就是說一旦建立其通信隧道，則只要機器人系統不重啟，則已經建立的連接就會一直保持，無論當前運行的是TP還是其他的PC程序。
3、FANUC機器人網絡通訊RACK號
Rack:
0 process I/O boards (also memory image)
16 AB or Genius I/O
32 Slave SLC2 I/O
33 internal relay/register
34 flag marker
35 always on/off port Slot 0 = OFF Slot 1 = ON
36 DCS port
48 address mapped I/O for LR Mate Peripheral connectors
64 ME-NET
65 INTERBUS-S
66 PROFIBUS DP master
67 PROFIBUS DP slave
68 FL-net
69 FL-net status
70 InterBus-S master
71 InterBus-S slave
72 IO-LINK II master
73 IO-LINK II slave
74 FIPIO master PSA
75 FIPIO slave PSA
81 first DeviceNet board CAPSA/SGM
82 Used by DeviceNet CAPSA/SGM
83 Used by DeviceNet
84 Used by DeviceNet
85 controlnet; also used 86
86 Used by ControlNet
87 RoboWeld
88 Ethernet Global Data (GE-EGD I/O)
89 EthernetIP (ControlNet over ethernet) I/O SGM
90 Arclink Rack Number
91 WTC Serial Weld Controller I/O
92 CC-Link RD
93 InterBus PxC PCI master
94 InterBus PxC PCI slave
95 InterBus PxC PCI cmd
96 Modbus TCP
97 TOYOPUC PC3J Interface
98 InterBus PxC Slave interface
99 PROFINET I/O Controller CP1604/CP1616 DF-Renault
100 PROFINET I/O Device CP1604/CP1616 DF-Renault
101 Dual Channel Profinet I/O Controller V9 RS834通訊板卡 WM
102 Dual Channel Profinet I/O Device V9 RS834通訊板卡 WM
106 EtherCat
4、FANUC機器人視覺功能

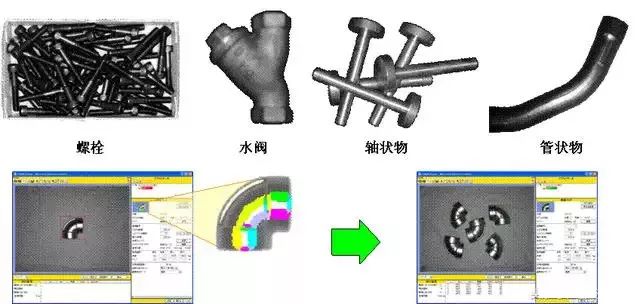

3D視覺應用 發那科

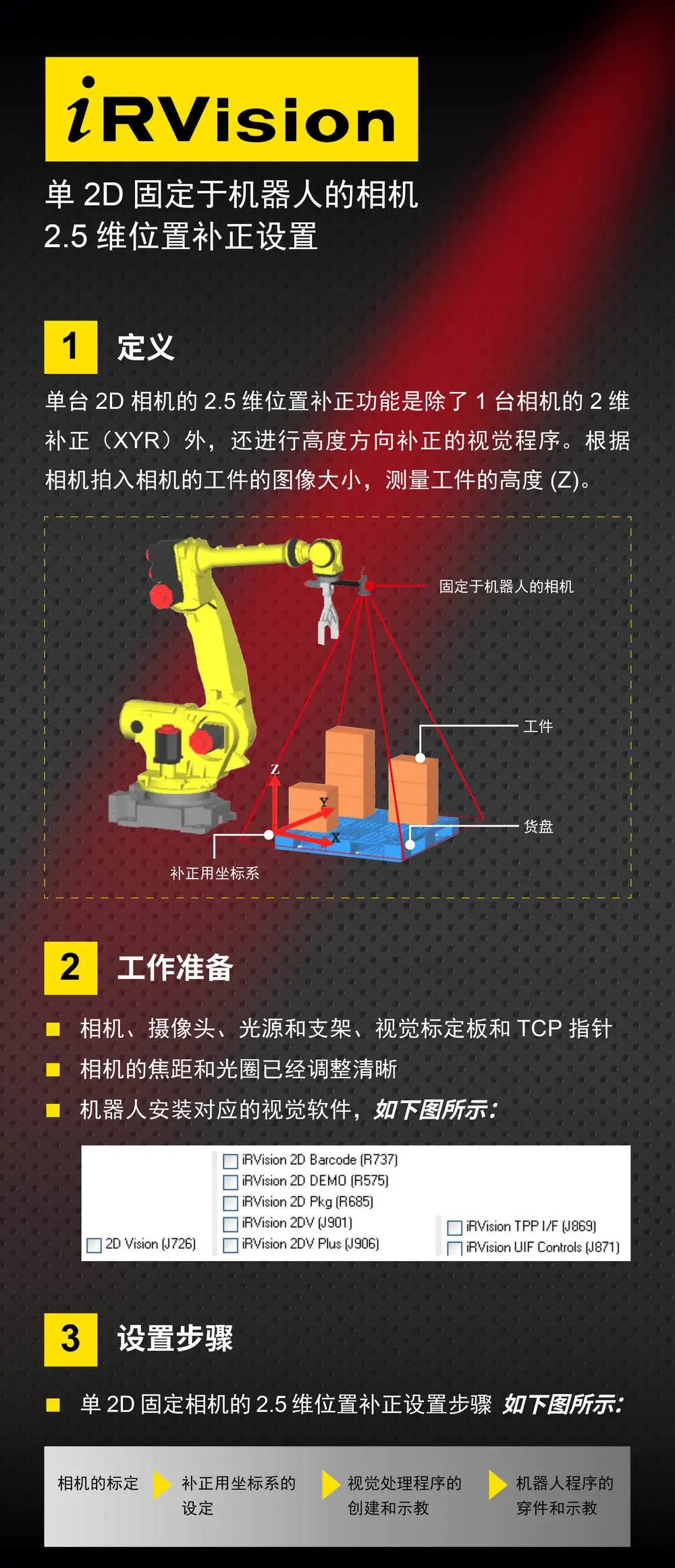

iRVision 2.5D 視覺堆垛

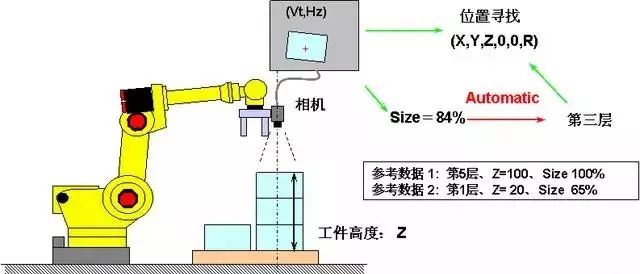

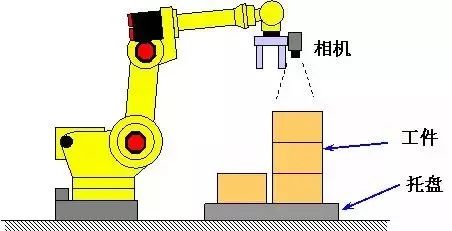

視覺堆垛程序通過相機視野內目標比例的變化來估算目標的高度并引導機器人的運動補償目標的偏移，不但包括X軸，Y軸和X-Y平面旋轉度R，也同時包括Z軸。
使用iRVision 2.5D允許機器人只借助一個普通2D相機來拾取碼放堆集的目標。
iRVision 視覺堆垛程序_1

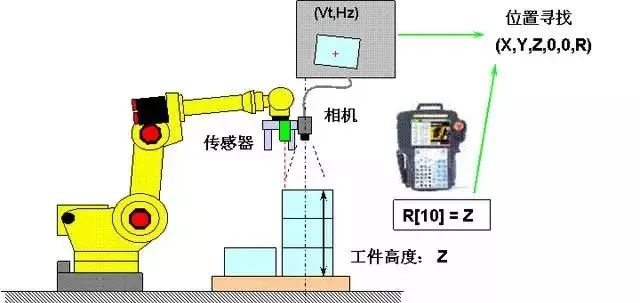

（從寄存器R提取Z軸偏移）
通過視覺計算尋找目標的2D位置和指定的寄存器數值，并引導機器人的運動補償目標的偏移，不但包括X軸，Y軸和X-Y平面旋轉度R，也同時包括Z軸。
寄存器R被用作存儲已知的目標Z軸高度，或者通過距離傳感器檢測出的Z軸高度信息。
iRVision 視覺堆垛程序_2
（從堆垛層數提取Z軸偏移）
此功能通過視覺結合視覺檢測結果和根據目標比例確定的目標層數（目標高度）計算目標的位置。目標層數依照參考比例和高度數據自動確定，因而，即使在視覺檢測中存在細微的比例誤差，也可以通過一個離散的層數（目標高度）來計算目標的具體位置。
iRVision 2DV 復數視野功能

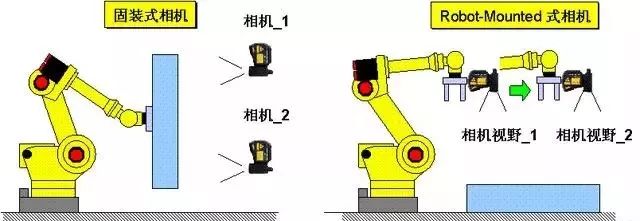

2D復數視野程序提供通過若干固裝式照相機定位大型目標的能力，對通過Robot-Mounted式照相機進行檢測同樣有效。
iRVision 3DL 復數視野功能
3D復數視野程序提供通過若干固裝式3D照相機定位大型目標的能力，對通過Robot-Mounted式照相機進行檢測同樣有效。

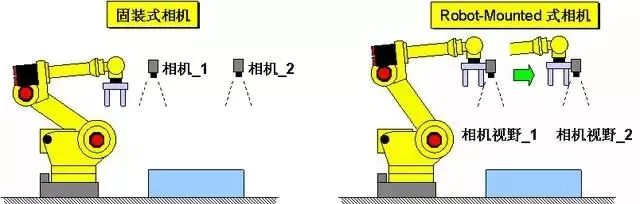

iRVision 浮動坐標系功能
（Floating Frame）

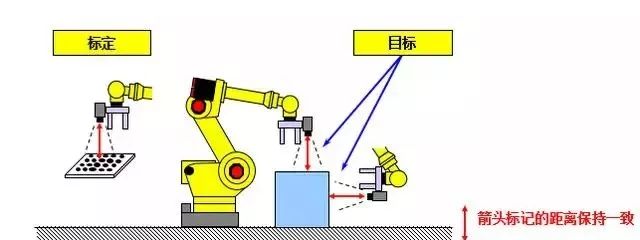

Robot-mounted 式照相機的標定可以用于如下圖所示任意位置和方向下的iRVision程序。2D狀態下的移動補償與照相機實際位置相關聯。照相機的標定可以在任意位置下進行。減少示教工作量。

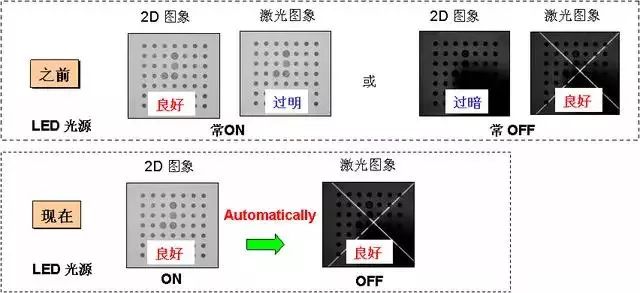

iRVision 3DL LED 光源控制
此功能支持在3DL視覺程序中，在捕獲2D圖象和激光照射圖象時，同步控制LED光源的ON/OFF。通過此功能，可以獲得適當?shù)耐獠抗饩€環境，提升整個視覺系統的能力。

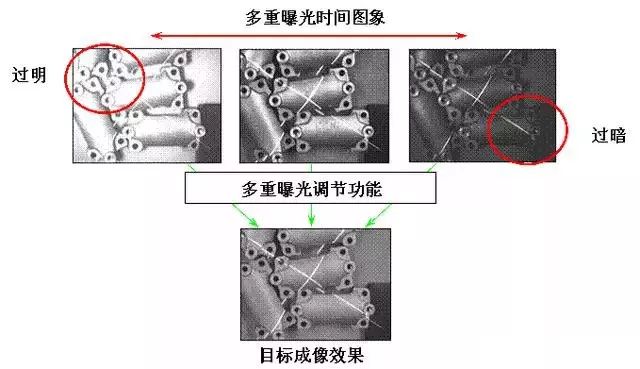

iRVision 自動曝光功能
根據周圍環境光線強度的變化，iRVision將自動調節曝光時間，以取得和示教良好圖象類似的成像效果，全天候運行可能。
iRVision 環形網絡功能
（Robot Ring）

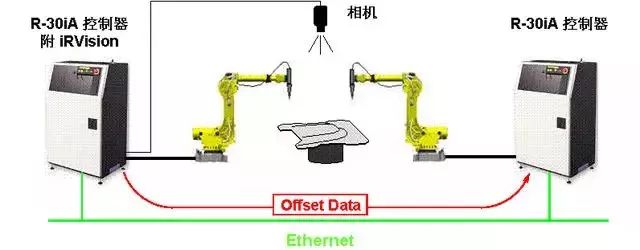

通過此功能，未附有 iRVision 視覺系統的機器人可以通過網絡調用附有 iRVision 視覺系統的機器人的偏移檢測數據。
iRVision 斑點檢測功能
（Blob Locator Tool）

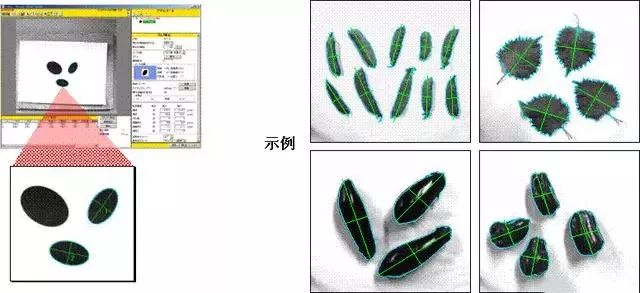

在成像范圍內檢測與示教模型具有相似特性（如周長、曲率等）的二元（黑白）目標位置。與條件檢測（Conditional execution tool）同時使用，可以應用于目標排列和品質檢測等多種場合。
iRVision 灰度檢測功能

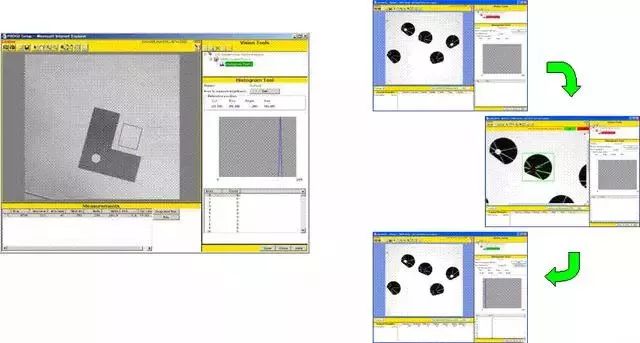

（Histogram Tool）
在指定區域內檢測光線強度（成像灰度），且計算多種特性例如平均數、最大值、最小值等。與條件檢測（Conditional execution tool）同時使用，可以對應目標排列和目標在位檢測等多種場合。
此功能等同 V-500iA/2DV 中 Associate tool。

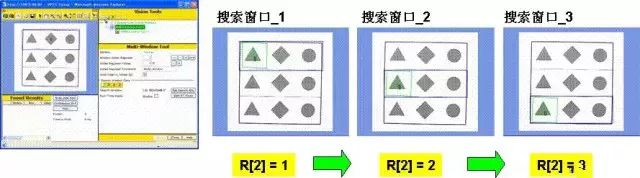

iRVision 多窗口檢測功能
（Multi-Window Tool
通過機器人控制器內寄存器R的數值變化切換對應的預設搜索窗口。

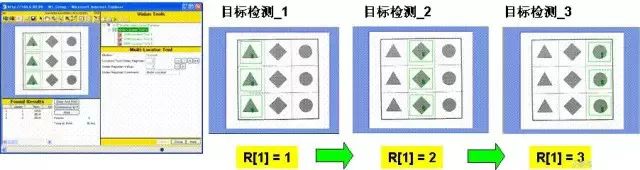

iRVision 多目標檢測功能
（Multi-Locator Tool）
通過機器人控制器內寄存器R的數值變化切換對應的預設目標視覺程序。

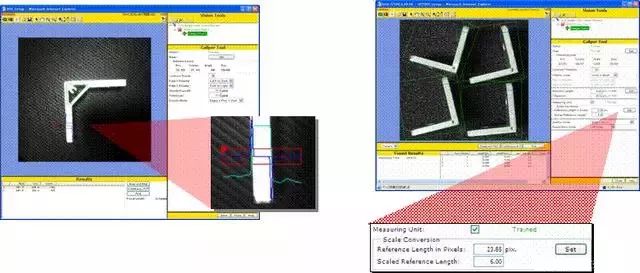

iRVision 長度計測功能
（Caliper Tool）
對應指定區域，偵測目標邊緣并測量兩條邊緣間長度（單位：像素pixel），乘以轉換因子可以換算為mm?？梢詫?yīng)目標排列及品質檢測等應用場合。

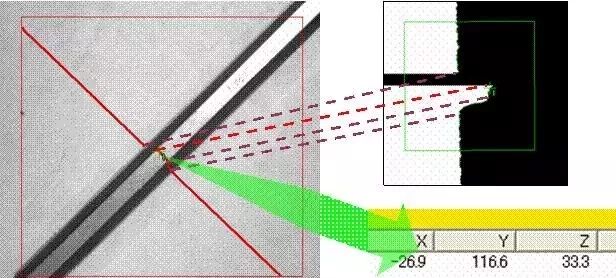

iRVision 截面檢測功能
（Cross Section）
偵測目標的局部3D特性，顯示沿激光衍條照射路徑上的目標截面形狀。對在3D視覺程序中因2D成像缺乏有效的特征量而無法進行準確定位時會比較有效。
iRVision 子檢測功能
（Child Tool）

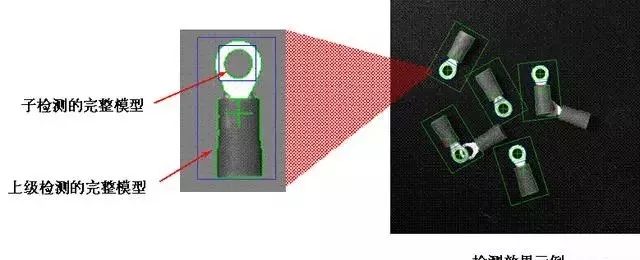

允許在一個父目標檢測（GPM locator tool）下添加一個子目標檢測（GPM locator tool）構成二級檢測目錄。子檢測將根據父檢測的結果進行動態的判定。與條件檢測（Conditional execution tool）同時使用，可以對應目標排列和目標在位檢測等多種場合。
iRVision 定位調整功能
（Position Adjust Tool）

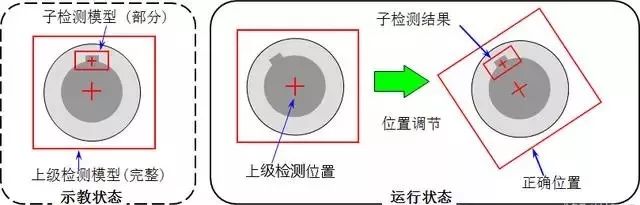

依據子檢測的結果，對應目標表面明顯特征（如孔，鍵槽）調整父檢測的定位位置，獲得更精確的偏移和旋轉數據。對不能以整個示教模型進行方向性定位的應用較有效。對一個上級檢測，可以使用多個下級子檢測來分析目標的多種局部特性。
iRVision 曲面匹配功能
（Curved Surface Matching Tool）
通過目標表面階梯狀的光線強度分布（亮或暗，模型內顯示為不同顏色）來檢測曲面目標的偏移與旋轉。識別全圓形物體可能。

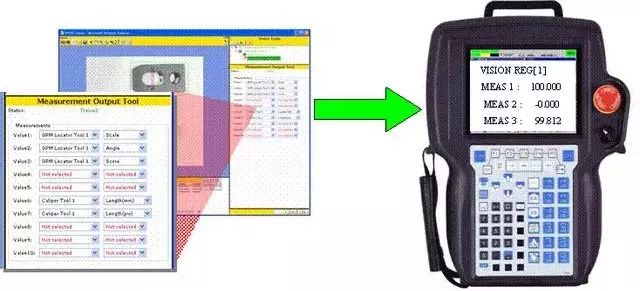

iRVision 計測輸出功能
（Measurement Output Tool）
輸出測量數值（Locator tool中的”Score/分值“、”Size/比例“，Caliper tool中的”Length/長度“等）至視覺寄存器VR。這些數據可以復制至機器人數據寄存器R并在TP程序中自由調用。
iRVision 視覺替換功能
（ Vision Shift）
通過視覺程序調整機器人TP程序以對應實際的工件位置，只需在機器人手爪端添加一臺相機即可執行此功能。固定工件上的3處任意的參考點的位置數據將被自動檢測并計算出補償數據。在離線編程或機器人系統搬遷后，使用此功能可極大減少機器人重新示教的時間。
iRVision 視覺零位功能
（ Vision Mastering）

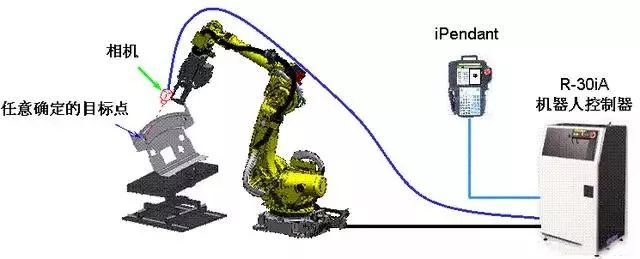

通過視覺程序補償機器人J2~J5軸的零位數據，只需在機器人手爪端添加一臺相機即可執行此功能。機器人變換不同的姿態，相機與確定目標點間的相對位置數據將被自動檢測并計算補償數據。此功能可應用于提升機器人TCP示教準確性，Vision shift 離線編程和其他視覺應用。
iRVision 視覺坐標系設置功能_1
（ Vision Frame Set）

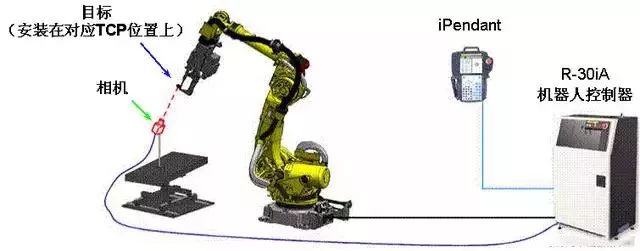

通過視覺程序設置機器人TCP，只需在機器人手爪端TCP對應位置添加一臺相機即可執行此功能。機器人變換不同的姿態，基于對應用戶坐標系下相機與目標點間的相對位置數據將被自動檢測并計算機器人對應TCP。此功能可提升TCP示教的速度和精確性。
iRVision 視覺坐標系設置功能_2
（ Vision Frame Set）
坐標系設置的另一種功能：通過視覺設置一個與視覺標定板對等的用戶坐標系。通過裝置在機器人手爪末端的相機，用戶坐標系UF設置在視覺標定板的原點位置（四點法），或當視覺標定板裝置在機器人手爪末端，則工具坐標系UT設置在視覺標定板的原點位置（六點法）。
